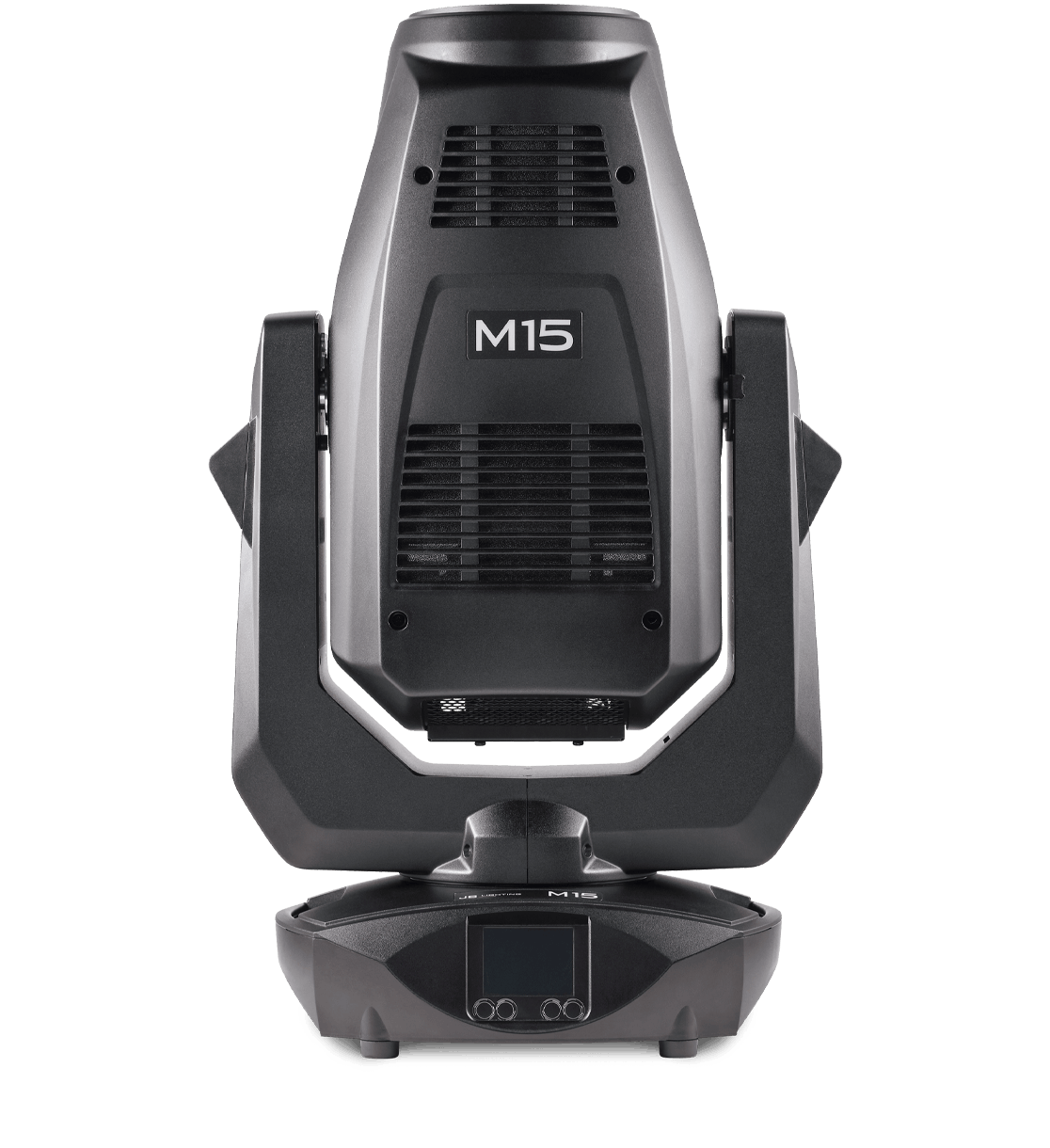

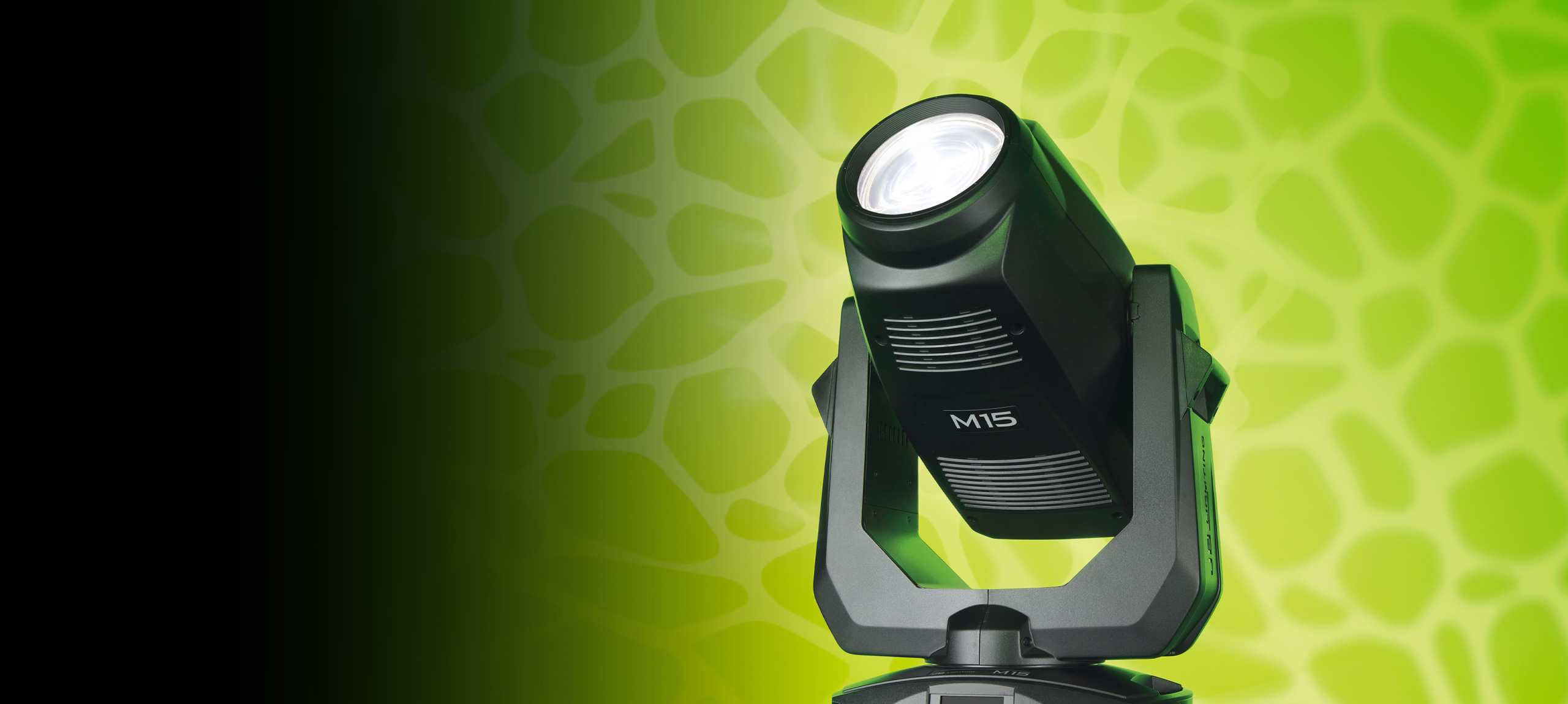

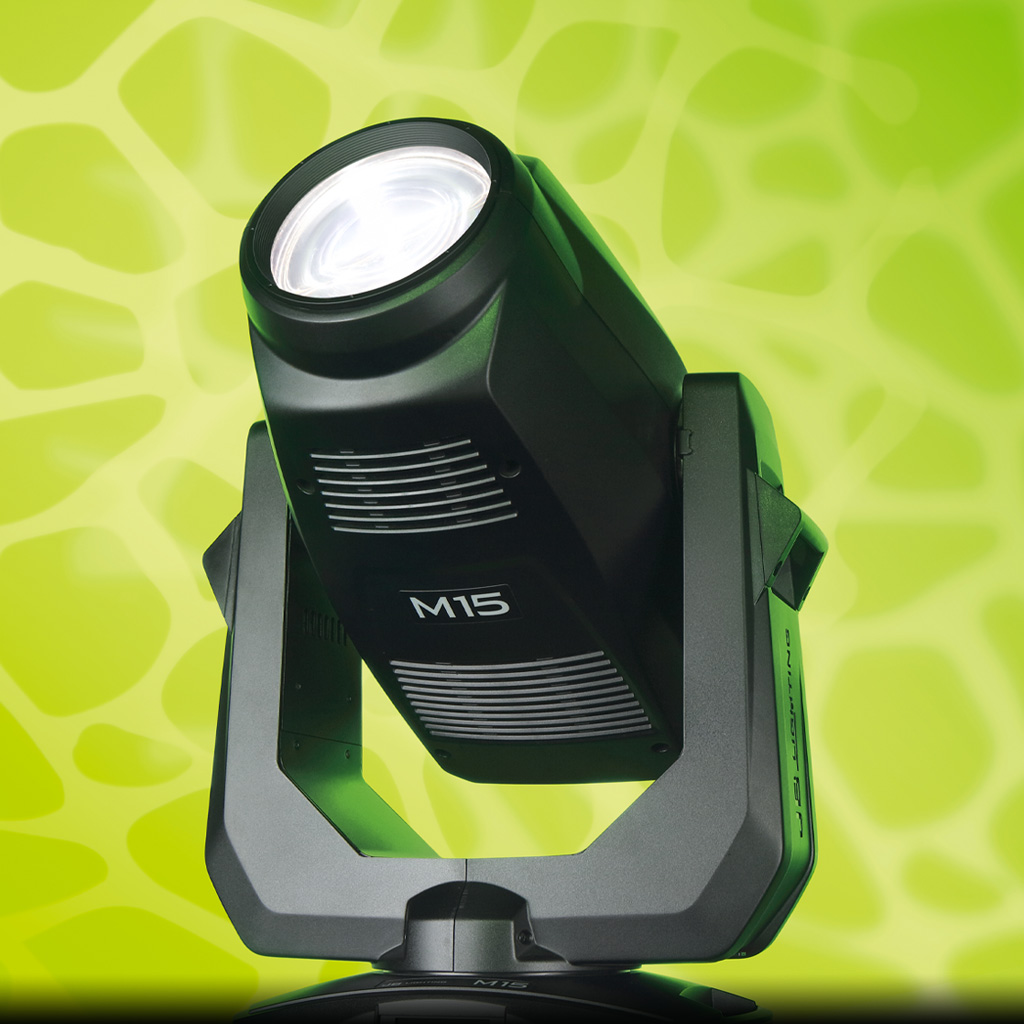

Das leuchtstarke Multitool

Ob Weißlicht-Anwendungen, intensive Farben oder seidenweiche Pastelltöne – mit seinem Output von 21.000 lm und einem stufenlos einstellbaren CRI von bis zu 93 (+/-3) gibt er alle Lichtfarben gleichermaßen brillant wie homogen wieder.

Mit seiner 1.000W Multispektral-LED und einem Zoom von 5,2°–54° ist er das ideale Tool für Lichtdesigner, die sich für ihre Inszenierungen ein Maximum an kreativer Freiheit, die beste Lichtqualität und größtmögliche Farbvielfalt wünschen – ob fest installiert oder auf Tour – der M15 liefert einfach ab.

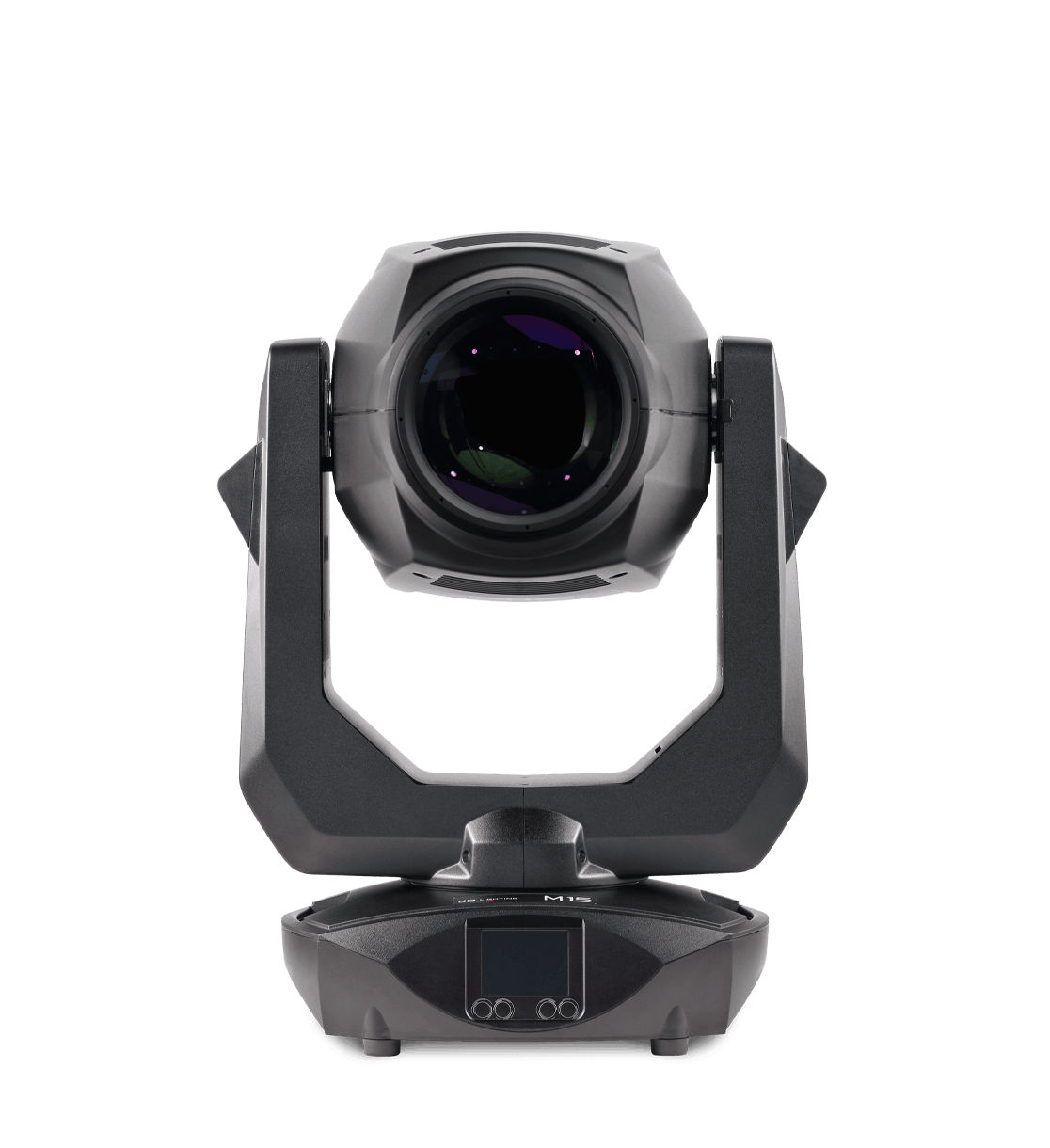

M15 Profile – grenzenlose Vielfalt für Lichtkreationen in höchster Qualität.

Optik und Lichtquelle

1.000 W RGBAL LED-Modul
21.000 lm Output; CRI 93 (+/-3); TM-30 Rg: 109 (+/-3), TM-30 Rf: 91 (+/-3)
Hocheffizientes optisches System mit perfekten Projektionseigenschaften dank 13 beschichteter Antireflex-Linsen
Lichtaustrittslinse Ø 135 mm
> 20.000 h Lebensdauer
Flackerfreier Betrieb, Kamera-Mode: 100, 120 und 600 Hz
Zoombereich: 5,2° – 54° (1:10,4)

Effekte

2 Goboräder mit je 6 rotier-, positionier- und auswechselbaren Präzisions-Gobos + offen
CMY-, RGB- und RGBAL-Farbmischung
Vorprogrammierte Grundfarbtemperaturen: 2700 K, 3200 K, 4200 K, 5600 K, 6000 K, 6500 K, 7000 K und 8000 K
Variable und stufenlos einstellbarer CRI 93 (+/-3)
Blendenschiebermodul mit 4 Blenden, Modul um 130° drehbar (+/-65°) jede Blende einzeln um +/- 30° drehbar
Virtuelle Grün/Magenta-Korrektur zur Anpassung an das Lichtumfeld
Virtuelle CTC-Einstellung: alle Lichtfarben 2000 K – 13000 K
2 Frostfilter (Soft edge, 1°, Flood frost, 5°), stufenlos einfahrbar und kombinierbar – austauschbar durch JB-Klicksystem, weitere Froststufen optional erhältlich: 2°, 3,5°, 10°, 20°
2 Prismen, 3-fach zirkular und 5-fach linear, rotier- und indexierbar
Motorisierte stufenlose Highspeed-Iris mit 18 Lamellen
Elektronischer Dimmer 0% – 100%, 3 auswählbare Dimmkurven
Shutter elektronisch mit vorprogrammierten Puls- und Ramp-Funktionen
Animationseffekt / Sparkle-Effekt
Fokus mit Autofokusfunktion

Antrieb

Hochauflösende, leistungsstarke 3-Phasen Schrittmotoren mit positionsgenauen Ringmagnet-Encodern
Präzise, extrem schnelle und leise Bewegungen
540° Pan / 280° Tilt

Steuerung und Programmierung

USITT DMX-512, RDM
Ethernet-Schnittstelle mit Art-Net und sACN
Wireless DMX / RDM Lumen Radio CRMX TiMo
LCD-Display mit Funktionstasten und Akkupufferung, elektronisch drehbar
Micro-USB u. a. für Softwareupdate
Stand-alone Modus, Master/Slave-Funktion
Vorbereitet für Follow Mode mit montierbaren Griffen (Zubehör)
Fehleranalyse und DMX-Analyse
Ethernet In/Out mit Bypass-Funktion switch 10/100 Mbps

Mechanischer Aufbau

Original JB-Lighting Einschubtechnik
Robuste, roadtaugliche Konstruktion mit 4 Tragegriffen
Transportsicherung Pan/Tilt
Vorbereitet für mechanische Wegbegrenzung bei engen Einbausituationen
Hightech Heatpipe-Kühlung in Kombination mit kalibrierten Silent-Lüftern für nahezu geräuschloses Arbeiten bei max. 29 dB(A)
Neutrik 5pol XLR IN/OUT
Neutrik etherCON IN/OUT
Neutrik powerCON TRUE1 IN/OUT

Rigging

2 Omega-Bügel mit Original Camloc® Verschlüssen für schnelle, komfortable Montage mit vier verschiedenen Befestigungsmöglichkeiten

Elektrische & thermische Spezifikation

Maximale Leistungsaufnahme 1.100 VA
Versorgungsspannung 100 V–240 V, 50/60 Hz
Gesamtwärmeabgabe (berechnet): 3.753 BTU/h
Umgebungstemperatur: 0 bis +40° (Aufwärmphase beachten)

Maße und Gewicht

Maße: B 421 x T 264 x H 682 mm
Gewicht: 24 kg
LWR-Verhältnis (LWR = Lumen to Weight Ratio): 875 lm/kg

Lieferumfang

Schuko auf powerCON TRUE1, flexible Gummileitung (2 m lang, 3 x 1,5 mm²)
2 Omega-Bügel

Garantie

Gerät: 2 Jahre
LED-Modul: 4 Jahre

Zubehör

ZU0029 Wegbegrenzung
ZUV151 Verfolgerbügel für Follow Mode
ZUV001 Gegengewicht für Verfolgerbügel
ZUV002 uftleitblech inkl. Klemmvorrichtung
JBK0322 Streulichtblende
CASE38 AMPTOWN-Case 2-fach
CASE39 AMPTOWN-Case 4-fach

M15 Profile anfragen

Downloads

Prospekt

Brillante Farbvielfalt

Der M15 Profile ist mit einem LED-Modul in den fünf Farben Rot, Grün, Blau, Amber und Lime ausgestattet. Dieses erweitert den Farbraum gegenüber herkömmlichen Weißlicht-Scheinwerfern deutlich und ermöglicht eine äußerst präzise Farbmischung bei beeindruckender Leuchtkraft und Intensität – von satten, kräftigen Farben über fein abgestimmte Pastelltöne bis hin zu Weißtönen im Bereich von 2000 bis 13000 K. Das hocheffiziente optische System garantiert eine überaus homogene Ausleuchtung (Center-to-Edge) sowie klar definierte Mid-Air-Effekte. Ob im erweiterten RGBAL-Farbraum oder über den virtuellen CTC-Kanal – die patentierte Helligkeitsoptimierung gewährleistet eine brillante Darstellung aller Lichtfarben.

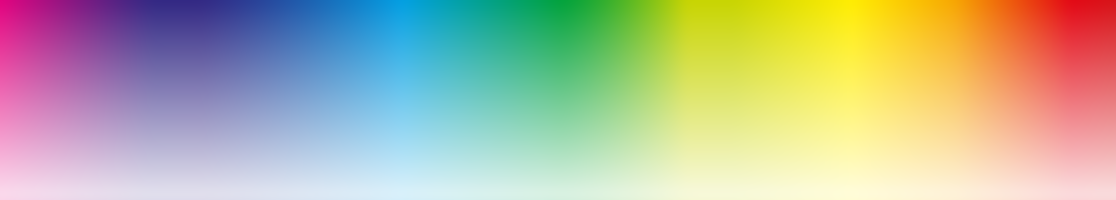

Erweiterter RGBAL-Farbraum

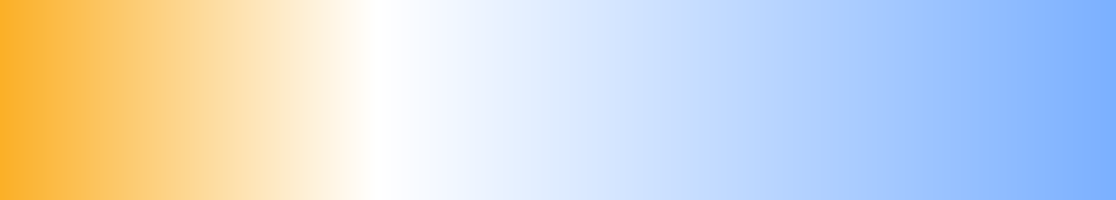

Virtueller CTC-Kanal: 2000 – 13000 K

Der M15 vereint beste Farbmischung mit maximaler Farbvielfalt und Leuchtkraft

Variabler CTC trifft auf hohen CRI – für Weißlicht in perfekter Lichtqualität

BLENDENSCHIEBER

Beim M15 Profile verfügt der Blendenschieber JB-typisch über eine 4-Ebenen-Mechanik, bei der jede Blende separat geführt wird. Im Vergleich zur 2-Ebenen-Variante lassen sie sich dadurch exakt parallel überlagern und sehr präzise einstellen. Alle Blenden sind frei dreh- und positionierbar und können im gesamten Nutzbereich mit (+/-30°) eingeschoben werden. So ist selbst bei steilen Beleuchtungswinkeln ein schnelles, präzises Abschieben mit minimalem Lichtverlust möglich. Der gesamte Blendenschieber ist zudem stufenlos um 130° (+/-65°) drehbar.

ZOOMBEREICH

Der M15 Profile erzeugt mit seinem hocheffizienten optischen System im gesamten Zoombereich von 5,2 – 54° beeindruckend homogene und abgegrenzte Beams.

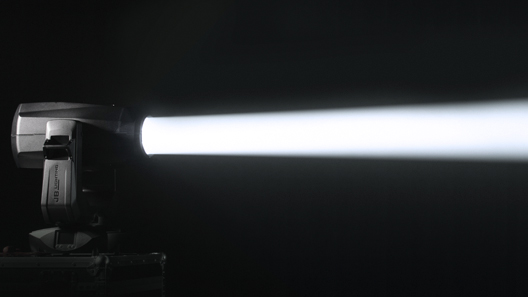

Minimaler Zoom, 5,2°

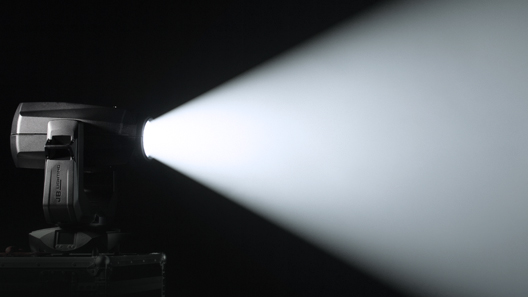

Maximaler Zoom, 54°

FROSTFILTER

Mithilfe zweier stufenlos einfahrbaren und kombinierbaren Frostfilter (1°, 5°) können gezielt unscharfe Beamkanten erzeugt werden. Weitere Froststufen optional: 2°, 3,5°, 10°, 20°.

ohne Frost

Soft edge, 1°

Flood frost, 5°

PRISMEN

Die Gobos des M15 Profile lassen sich mit einem 3-fach Prisma zirkular oder einem 5-fach-Prisma linear kombinieren und in unterschiedlichen Geschwindigkeiten rotieren.

5-fach Prisma (linear)

3-fach Prisma (zirkular)

JB-EINSCHUBTECHNIK

Alle Einschübe lassen sich bei JB-Geräten schnell und einfach für Service- und Reinigungsarbeiten ohne Werkzeug oder manuelles Kabeltrennen entnehmen.

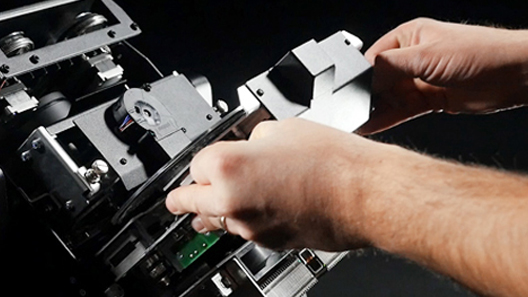

Entnahme Effekteinschub

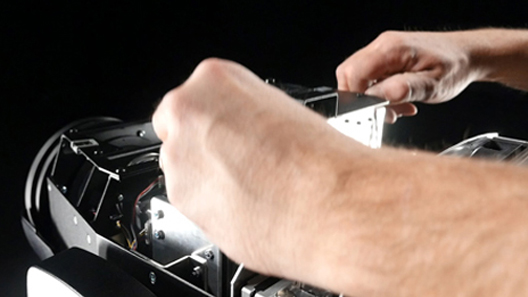

Entnahme Blendenschieber

OPTIONAL: WEGBEGRENZUNG

Der M15 Profile ist für unsere mechanische Wegbegrenzung vorbereitet, mit der sich der Bewegungsradius von Pan (540°) und Tilt (280°) individuell begrenzen lässt. Mithilfe des Wegbegrenzers (Code ZU0029) werden neue Anfangs- und Endpunkte definiert. Nach einem „Limit“-Reset wird der eingeschränkte Bewegungsradius softwareseitig gespeichert und bei zukünftigen Resets automatisch übernommen.

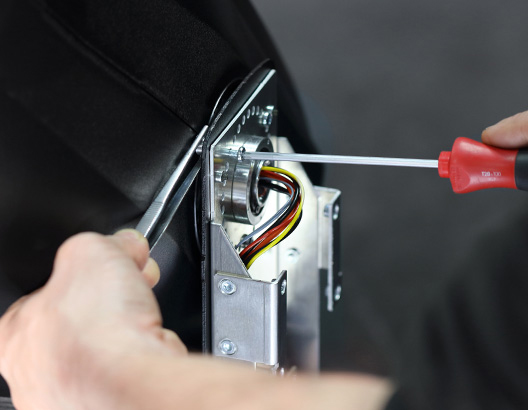

Begrenzung der Tilt-Bewegung

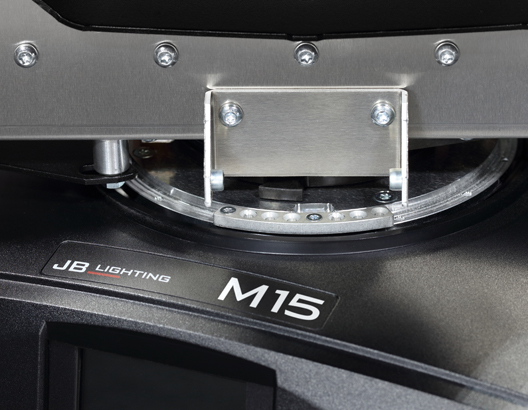

Begrenzung der Pan-Bewegung

FOLLOW MODE

Der M15 kann für die manuelle Verfolgung von Personen oder Objekten auf der Bühne in den „Follow Mode“ umgestellt werden.
Die Steuerung erfolgt über einen direkt an der Kopfabdeckung montierten Verfolgerbügel. Für zusätzlichen Komfort lassen sich zwei Bügel mit stufenlos verstellbaren Gegengewichten und einem Leitblech mit Klemmfunktion kombinieren.

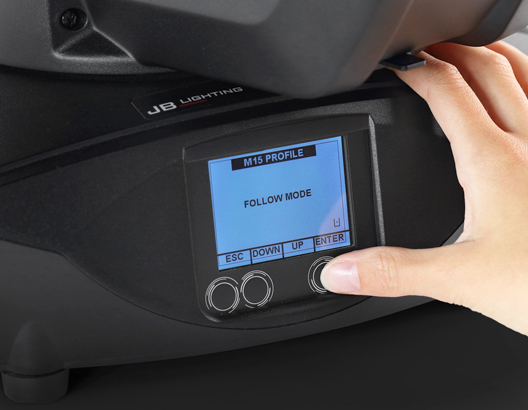

Vorbereitet für Follow Mode

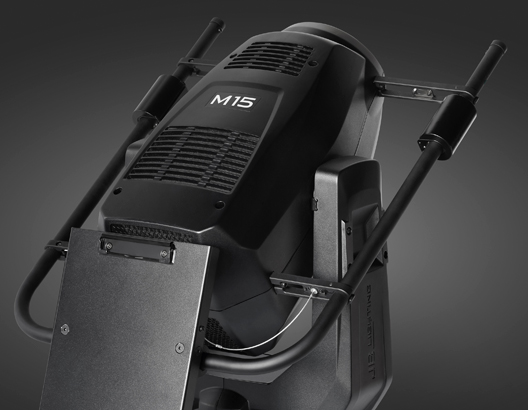

Follow Mode Equipment

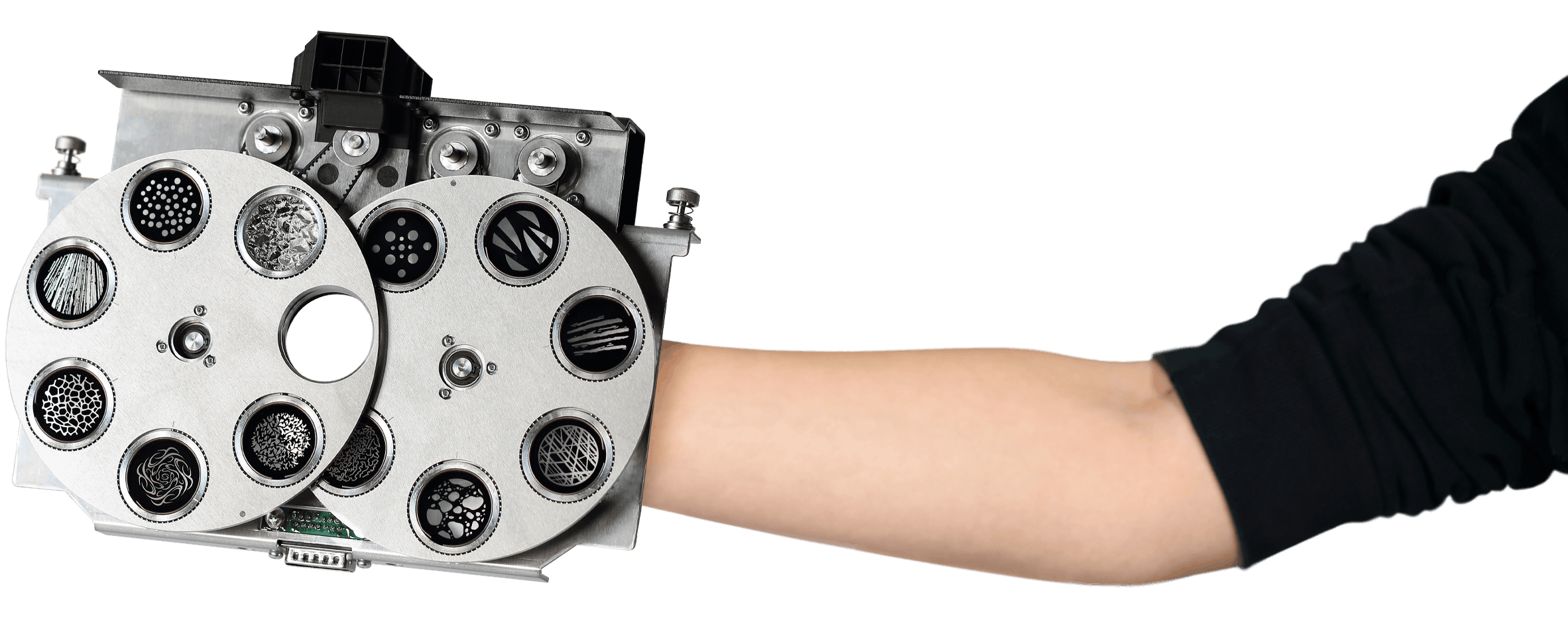

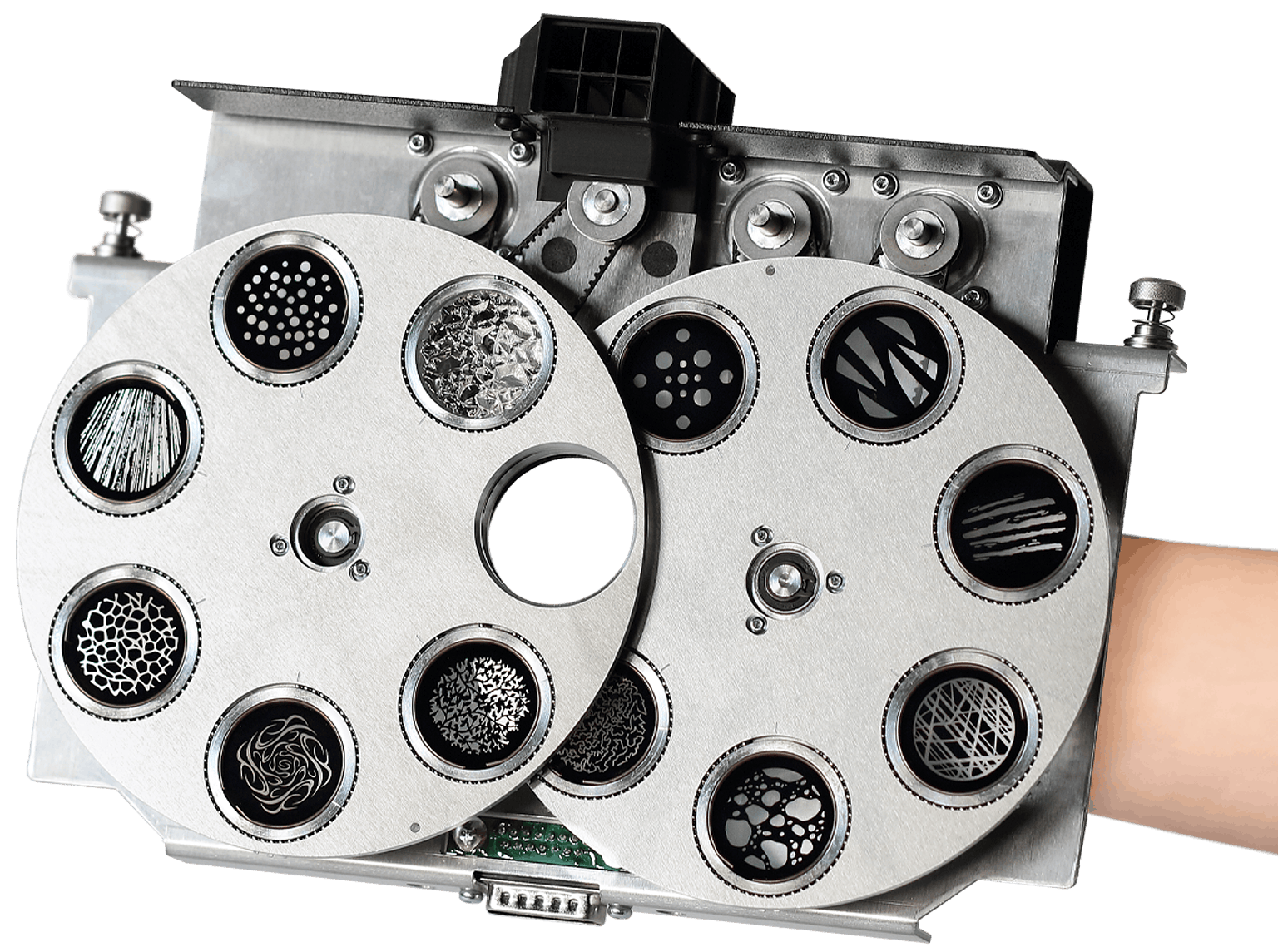

Gobos

Der M15 Profile ist mit Struktur- und Effektgobos ausgestattet, die speziell für Theater- und TV-Produktionen entwickelt wurden und eindrucksvolle visuelle Effekte ermöglichen. Die 12 hitzebeständigen Gobos sind auf zwei Goboräder mit jeweils sechs rotier-, positionier- und auswechselbaren Gobos verteilt. Sie zeichnen sich durch außergewöhnlich hohe Kontraste und eine dichroitische Beschichtung aus, die optimale Absorptions- und Lasereigenschaften bietet und eine detailgetreue Wiedergabe feinster Muster ermöglicht. So eröffnet der M15 Profile maximale kreative Freiheit bei gleichzeitig höchster optischer Qualität.

GOBORAD 1

GOBORAD 2

Gobomaße Goborad 1

Gobomaße Goborad 2

Das passt!

Echte Maßarbeit – das perfekte Zubehör für den M15 Profile
„Made in Germany“

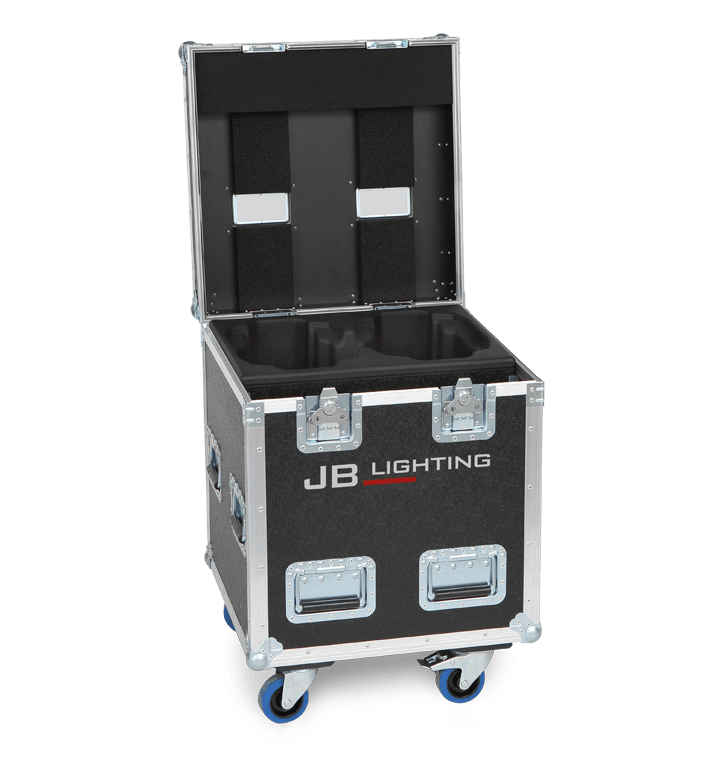

2-FACH FLIGHTCASE

AMPTOWN (Code CASE38)

Profi-Case aus 10 mm Birkensperrholz mit SiP-Einsatz, Stapelmulden und Scanfenster
Original amptown cases Blue Wheels
Abmessungen: L 60 x B 60 x H 90 cm
Gewicht (inkl. Geräte): ca. 48 (94) kg

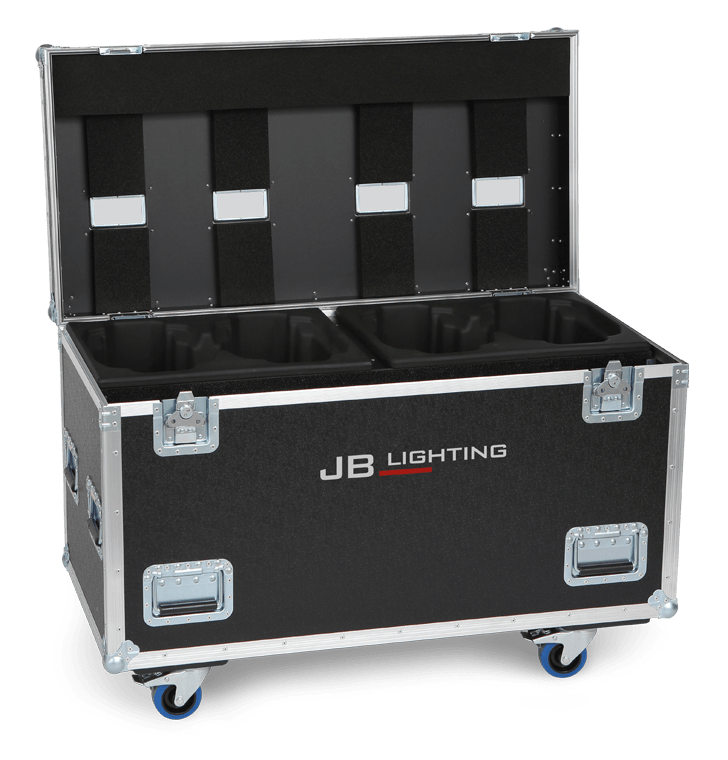

4-FACH FLIGHTCASE

AMPTOWN (Code CASE39)

Profi-Case aus 10 mm Birkensperrholz mit SiP-Einsatz, Stapelmulden und Scanfenster
Original amptown cases Blue Wheels
Abmessungen: L 120 x B 60 x H 90 cm
Gewicht (inkl. Geräte): ca. 76 (168) kg

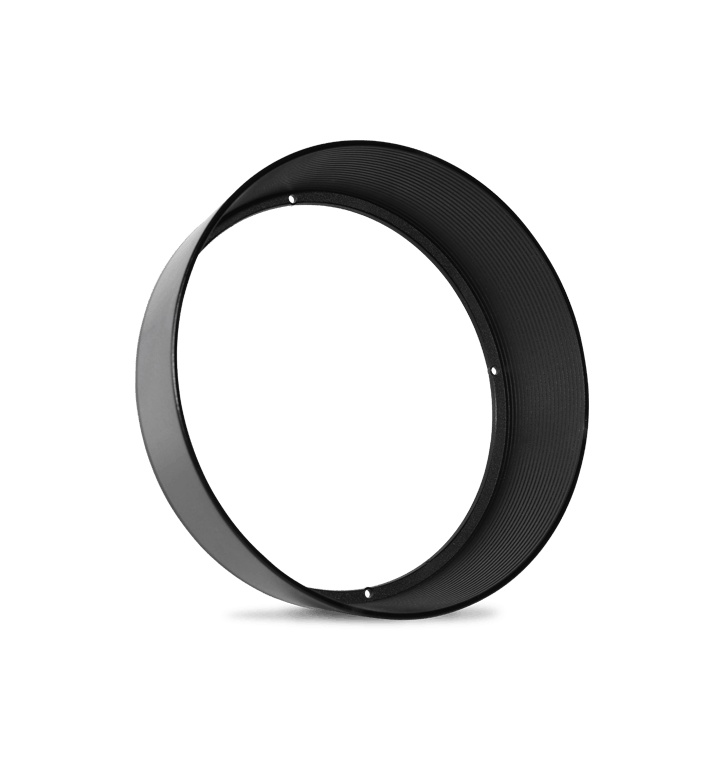

Streulichtblende

(JBK0322)

Zur weiteren Reduzierung des Streulichts
Einfach Montage des Lichtschutzrings mithilfe der 4 mitgelieferten Schrauben
Abmessungen: Ø 180 x 44 mm
Gewicht (ohne Schrauben): 86 g

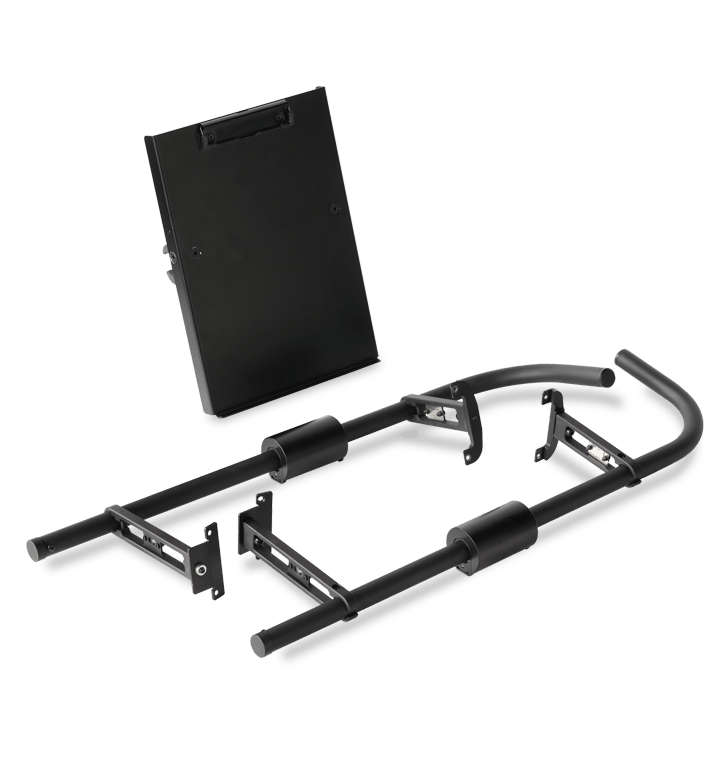

Verfolgerbügel

Zur Montage an der M15-Kopfabdeckung

ZUV151: Verfolgerbügel, Montage-Kit
ZUV001: Gegengewicht
ZUV002: Luftleitblech inkl.Klemmvorrichtung
